Aménager un fourgon ou van implique souvent de mettre en place des protections électriques pour éviter les décharges intempestives de batterie, notamment si vous avez des consommations « parasites » à bord (veille des instruments, lumières, alarmes, accessoires, etc.). L’installation d’un coupe circuit batterie intelligent avec télécommande est une solution propre, sûre et pratique pour piloter à distance la mise sous tension de votre circuit 12V.

Dans cet article, je vous guide pas à pas pour intégrer ce dispositif dans un VW T6, mais les étapes et conseils sont également applicables à des véhicules utilitairesUn véhicule utilitaire est un type de véhicule conçu pour le transport de marchandises et de matériel. Il peut prendre différentes formes, telles... More similaires ( par ex VW T5, Multivan, Caravelle, California, etc) avec les précautions à prendre, les outils requis et les astuces à connaître.

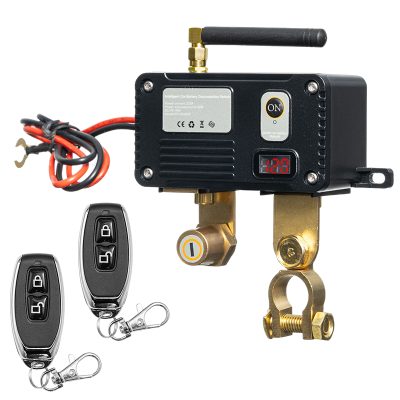

Présentation du coupe-batterie intelligent HT-6200Q

Caractéristiques principales :

• Compatible avec les systèmes 12 V et 24V

• Coupure automatique si tension trop basse (11,7V)

• Courant nominal 200 A, pic jusqu’à 500 A

• Très faible consommation en veille (moins de 0,003A)

• Télécommande RF pour piloter la coupure à distance

• Fonction anti-faux arrêt : ne coupe pas si moteur en marche

• Protection surtension

Ce type de module permet une coupure manuelle via télécommande tout en offrant une sécurité intelligente basée sur le niveau de tension.

Sécurité, précautions et outils nécessaires

Précautions :

• Déconnecter la batterie de votre véhicule avant toute intervention ¹

• Assurez-vous d’avoir la place nécessaire pour l’installation du coupe circuit batterie

• Éviter les courts-circuits

• Bien repérer polarité et câblage

• Planifier le cheminement des câbles pour éviter points chauds et frottements

Outils et matériel :

• Clés plates / douilles de 8, 10, 12, 13 et 14

• Dremel (pour découpe du bouclier) ou un cutter

• Tournevis plat

Étape par étape

1. Déconnexion de la batterie
Retirer la borne négative pour isoler toute alimentation et éviter tout arc ou court-circuit. ¹

2. Choisir l’emplacement du module

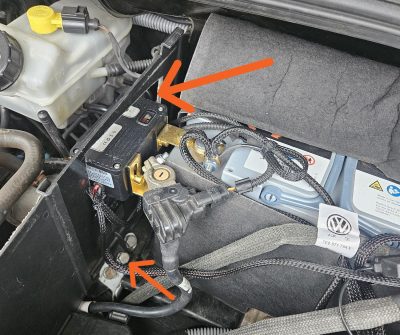

Le coupe batterie doit être installé sur la borne négative de votre batterie. Pour le VW Transporter T6, l’installation nécessite une petite découpe dans le bouclier thermique du coté gauche de la batterie pour positionner le coupe batterie sans contrainte. Cette adaptation reste discrète et n’affecte pas l’étanchéité ni la rigidité du bouclier.

Démontez la partie haute du bouclier thermique en desserrant avec un tournevis plat la vis en plastique.

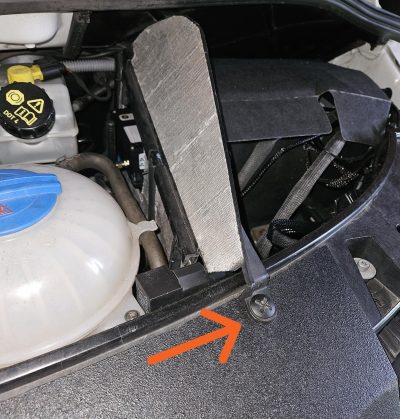

Démontez la partie basse du bouclier en enlevant la vis de 13 qui la maintien.

3. Installation sur la ligne négative

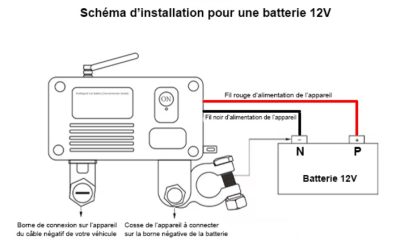

Le module s’intercale sur le câble négatif de la batterie :

• Déconnecter le câble négatif principal ¹ (en principe, et si vous avez suivi le conseils plus haut ¹, le câble principal est déjà déconnecté)

• Connecter ce câble à la borne négative du module (-) et serrez

• Relier la borne négative du module à la batterie et serrez avec une clé de 14

• Installer le fil rouge et noir d’alimentation auxiliaire du module directement sur les cosses de la batterie selon les instructions. Un bip sonore confirmera l’alimentation du coupe circuit batterie.

• Serrez l’antenne sans forcer avec une clé de 8
• Protéger votre installation avec gaines et colliers colson si possible.

4. Appairage de la télécommande

• Activer le mode appairage sur le module en appuyant 3sec sur le bouton ON

• Appuyer sur la télécommande jusqu’au voyant bleu clignote rapidement indiquant la réussite

5. Test de fonctionnement

• Tester la coupure et la remise sous tension avec la télécommande

• Vérifier le fonctionnement de tous les accessoires et la coupure automatique en cas de tension faible

Conclusion

Installer un coupe-batterie intelligent dans un VW T6 permet de sécuriser la batterie et votre véhicule. Avec patience, les bons outils et en suivant ces étapes, cette installation DIY est accessible et fiable, même avec une petite adaptation du bouclier pour un montage propre.
